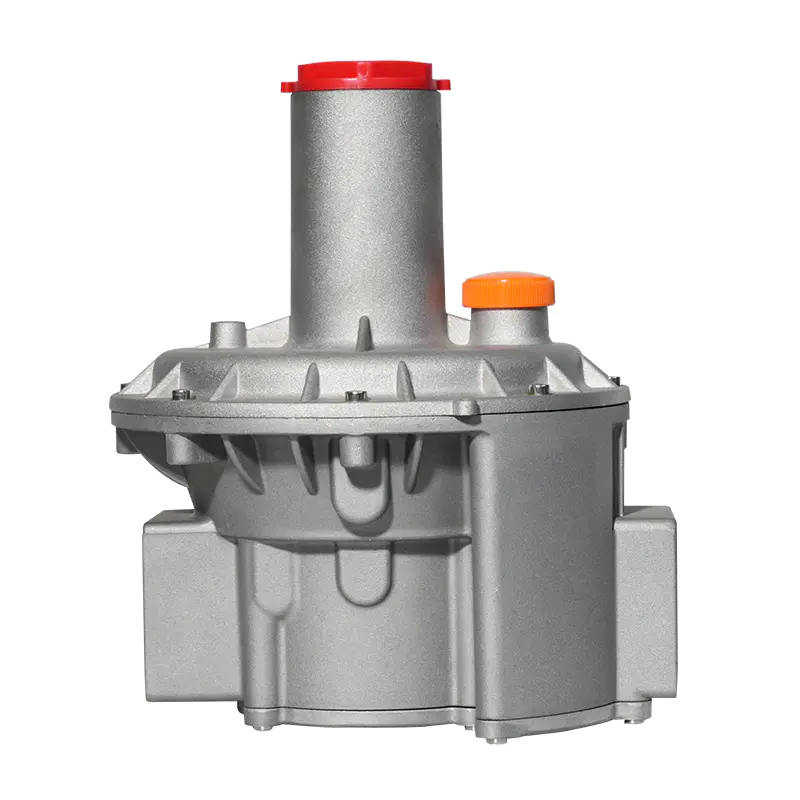

Arbeidsprinsipp og sikkerhets betydning av naturgasstrykkregulator

I. Betydningen av trykkregulering
I naturgasssystemer leveres vanligvis naturgass til brukere eller utstyr gjennom høytrykksrørledninger eller stridsvogner. På grunn av det høye trykket av naturgass i rørledninger, vil direkte bruk forårsake skade på husholdning, industrielt utstyr og rørledningssystemer. Det er nødvendig å bruke en trykkregulator for å redusere gassens trykk til et trygt og brukbart område. Overdreven trykk kan forårsake skade på gassovner, vannvarmere og annet utstyr eller gasslekkasje, og til og med forårsake sikkerhetsulykker; Mens for lavt trykk vil føre til at utstyret ikke klarer å fungere ordentlig, noe som påvirker tilførsels- og brukseffektiviteten til gass.

Reguleringsfunksjonen til Naturgasstrykkregulator er avgjørende. Det sikrer sikkerhet og stabilitet av naturgass i hele forsyningskjeden, slik at gass kan leveres til brukerterminalen med et passende trykk.

Ii. Arbeidsprinsipp for naturgasstrykkregulator
Trykkreguleringsfunksjonen til naturgasstrykkregulatoren oppnås gjennom en serie mekaniske strukturer og reguleringsprinsipper. De mest kritiske delene er mellomgulv, fjær, ventil og andre komponenter inne i regulatoren, som fungerer sammen for å oppnå trykkregulering av høytrykksgass.

1.
Naturgasstrykkregulatoren er vanligvis installert ved inngangen til naturgassforsyningssystemet, og gassen kommer først inn i regulatoren gjennom høytrykksrørledningen. Under denne prosessen er gasstrykket vanligvis høyt, langt overfor trykket som husholdnings- eller industriutstyr tåler, og trykket må reduseres.

2. Membranens rolle og våren
Det er en veldig viktig komponent inne i regulatoren - mellomgulvet. Membranen er en tynn og myk struktur, vanligvis laget av metall eller andre trykkresistente materialer, og koblet til gasstrykket gjennom en fjær. Når høytrykksgassen kommer inn i regulatoren, vil den virke direkte på mellomgulvet, noe som får mellomgulvet til å deformeres.

Deformasjonen av mellomgulvet vil påvirke åpnings- og lukkegraden av ventilen inne i regulatoren. På dette tidspunktet spiller våren en balanseringsrolle, og deformasjonsgraden av mellomgulvet justeres av vårens spenning, og kontrollerer dermed gasstrømmen og trykket. Spenningen på fjæren er vanligvis justerbar, og ved å justere fjærens styrke, kan gasstrykkutgangen fra regulatoren endres.

3. Ventiljustering
Deformasjonen av mellomgulvet påvirker ikke bare luftstrømmen, men kontrollerer også direkte åpningen og lukkingen av ventilen inne i regulatoren. Når mellomgulvet beveger seg nedover på grunn av økt trykk, vil ventilen lukke eller redusere åpningen, og dermed redusere gasstrømmen og trykket; Når gasstrykket er lavt, vil mellomgulvet bli skjøvet tilbake til sin opprinnelige posisjon av vårens reaksjonskraft, og ventilen vil åpne eller øke åpningen for å la mer gass passere gjennom.

På denne måten kan regulatoren nøyaktig kontrollere strømmen av gass og justere gasstrykket i henhold til faktiske behov for å sikre stabiliteten og sikkerheten til utgangsgassen.

4. Konstant trykkutgang
Naturgasstrykkregulatoren sikrer at den regulerte naturgassen sendes ut ved et konstant lavtrykk gjennom den koordinerte virkningen av mellomgulvet, fjæren og ventilen. Uansett hvordan inngangstrykket endres, vil regulatoren automatisk justere seg i henhold til det innstilte trykkområdet for å opprettholde stabiliteten til gasstrykket. Under høye etterspørselsforhold (for eksempel når gasstrømmen øker), vil regulatoren automatisk øke gasstrømmen og redusere gasstrømmen når etterspørselen avtar, og dermed opprettholde et konstant trykk.

Dette konstante utgangstrykket er nøkkelen til effektiv og sikker drift av husholdningsutstyr, kommersielle ovner, industrielle forbrenningssystemer, etc. Med et stabilt gasstrykk, kan problemer som utstyrssvikt, ustabile flammer og gasslekkasjer forårsaket av trykktuasjonene unngås.

3. Trykkinnstilling og justering av trykkregulator
Arbeidseffektiviteten og stabiliteten til naturgasstrykkregulatorer avhenger av riktig trykkinnstilling. Trykkinnstillingen bestemmer regulatorens utgangstrykk for regulatoren. Generelt sett har regulatorer for naturgasstrykk to hovedsetttrykk:

Inngangstrykk: Dette er det høye trykket fra gasskilden, vanligvis levert av en gassrørledning eller gasssylinder. Dette trykket kan være så høyt som hundrevis eller tusenvis av PA (PA).

Utgangstrykk: Dette er lavtrykksutgangen fra regulatoren til utstyret, som vanligvis er mer stabilt og generelt varierer fra 20-200mbar. Avhengig av brukskrav, vil naturgasstrykkregulatoren automatisk redusere høytrykksgassen til et trykk som er egnet for hjemme- eller industrielt utstyr.

For å sikre at regulatoren kan fungere ordentlig i forskjellige miljøer, er regulatoren vanligvis utstyrt med en justerbar fjærspenning. Denne justeringsfunksjonen lar brukeren justere utgangstrykket i henhold til faktiske brukskrav. Naturgasstrykkregulatorer for hjemmebruk må sette et lavere utgangstrykk, mens noe industrielt utstyr kan kreve høyere trykkproduksjon.

4. Sikkerhet og overvåking under trykkregulering
I bruk av naturgasstrykkregulatorer, i tillegg til trykkreguleringsfunksjonen, er sikkerhet også veldig viktig. Mange moderne trykkregulatorer er utstyrt med flere sikkerhetsinnretninger, for eksempel:

Overtrykksbeskyttelse: Når gasstrykket er for høyt, vil regulatoren frigjøre overflødig gass gjennom den innebygde sikkerhetsventilen for å forhindre skader eller fare for utstyr.

Lavtrykksalarm: Noen regulatorer er utstyrt med en lavtrykksalarmanordning. Når gasstrykket er lavere enn den innstilte verdien, vil en alarm høres for å be brukeren sjekke om det er et problem med systemet.

Disse sikkerhetsbeskyttelsestiltakene sikrer videre at naturgass ikke vil forårsake sikkerhetsulykker under reguleringsprosessen, og beskytte brukerens liv og eiendom.
